存在問題

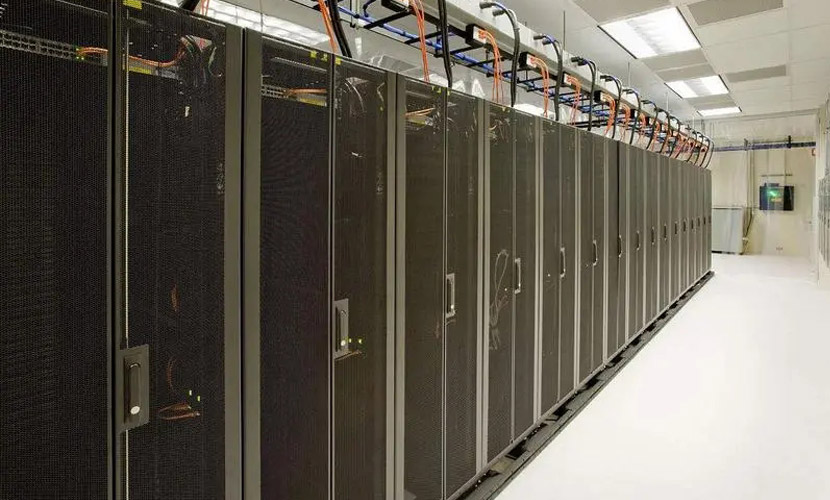

某IDC通信機房需要使用大量的UPS、開關電源、空調設施來保證通訊系統正常供電的穩定性與連續性，而開關電源在向通信設備提供穩定可靠的48V電源的同時，也產生嚴重的諧波污染，產生的諧波主要為3次、5次、7次、9次，影響供電系統的電能質量；單相負荷大量使用，產生的零序諧波電流使得中性線電流過大。

解決方案

選用APF四線有源濾波器來濾除負載產生的諧波。

治理效果

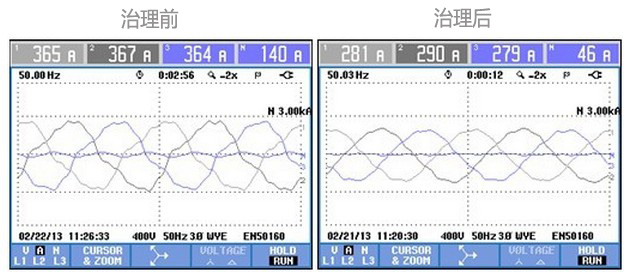

APF四線有源濾波器投入后，治理效果如下：

電壓、電流波形變得光滑，波形畸變得到改善；

電壓畸變率由原來的1.1%降到0.7%，電流畸變率由10.7%降到5.4%，濾波效果非常明顯。
